 романио 20 фев 2017, 00:48
ладно пойду бай, skofa не дождусь наверно
Вернуться к началу
Аватара пользователя
offline

Репутация: 6
Сообщения: 1371
Зарегистрирован: 23 дек 2015, 07:02
Откуда: Сибирия
 Skofild 20 фев 2017, 06:15
Вовик_Ай писал(а):
Сейчас вот эту пробую сделать:
ну эта посложнее пирата будет.а мы так,чисто проверить,поиграться так сказать.сойдёт и пират,он попроще
˙·٠•●๑۩۩๑●•٠·˙
Вернуться к началу
Аватара пользователя
offline

Репутация: 6
Сообщения: 1371
Зарегистрирован: 23 дек 2015, 07:02
Откуда: Сибирия
 Skofild 20 фев 2017, 06:49
романио писал(а):
что с дросселе м делать. помоги посчитать на желтом кольце
вот такой найди из блока питания компа.он жёлтым цветом(тот,что поменьше) и намотай 15 витком диаметром 1мм провод.ставить его надо сразу после диодного моста ДО капа. кароче как на твоей схеме
˙·٠•●๑۩۩๑●•٠·˙
Вернуться к началу
Аватара пользователя
offline

Репутация: 6
Сообщения: 1371
Зарегистрирован: 23 дек 2015, 07:02
Откуда: Сибирия
 Skofild 20 фев 2017, 06:51
ХХ замерил? а на какую частоту микру настроил? по какой формуле или в проге считал?
˙·٠•●๑۩۩๑●•٠·˙
Вернуться к началу
Аватара пользователя
offline

Репутация: 6
Сообщения: 1371
Зарегистрирован: 23 дек 2015, 07:02
Откуда: Сибирия
 Skofild 20 фев 2017, 07:24
фотки планша сделал для заценки

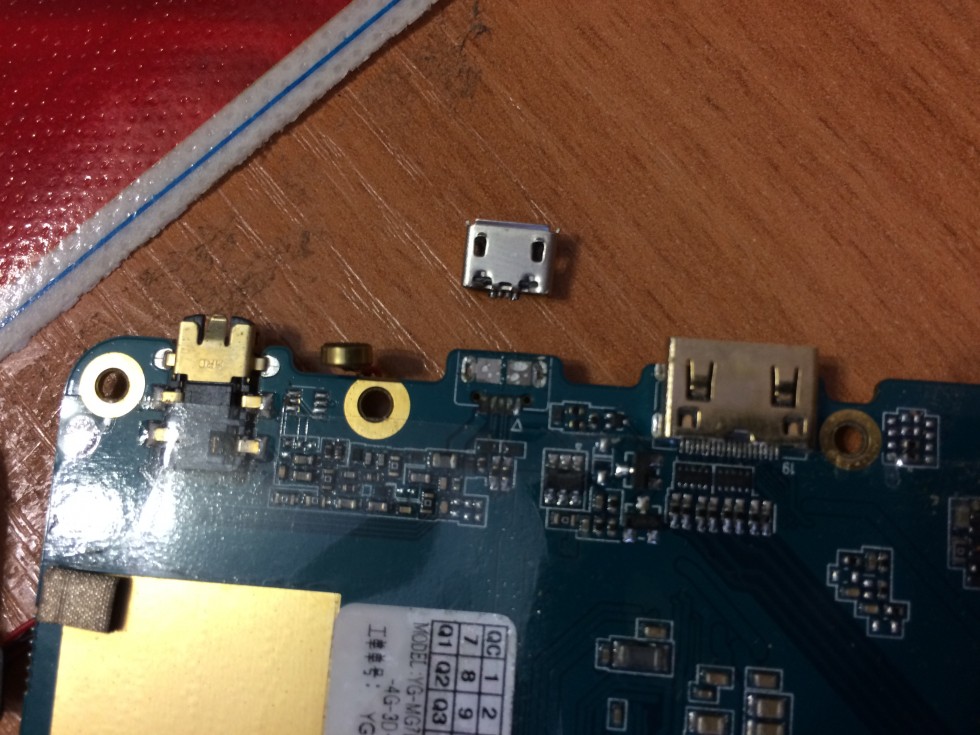

снимок с фотика телефона айфон 5S(Apple)

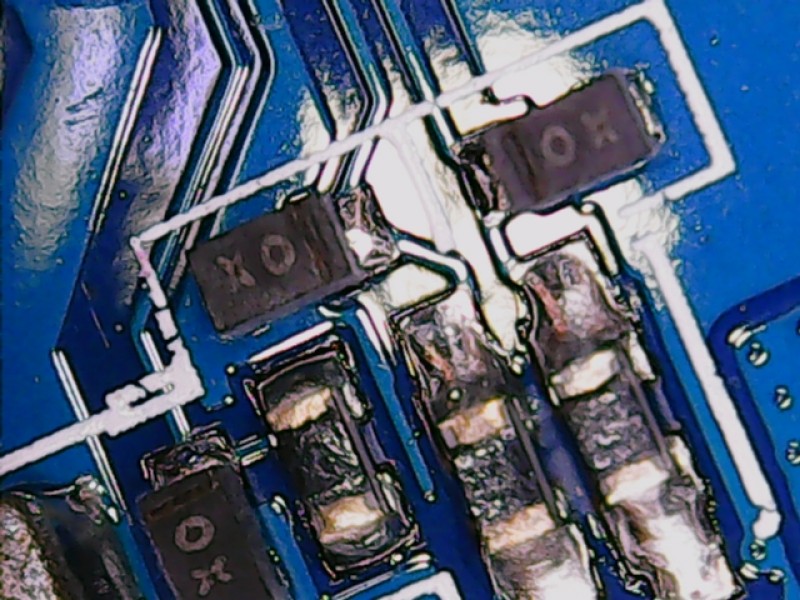

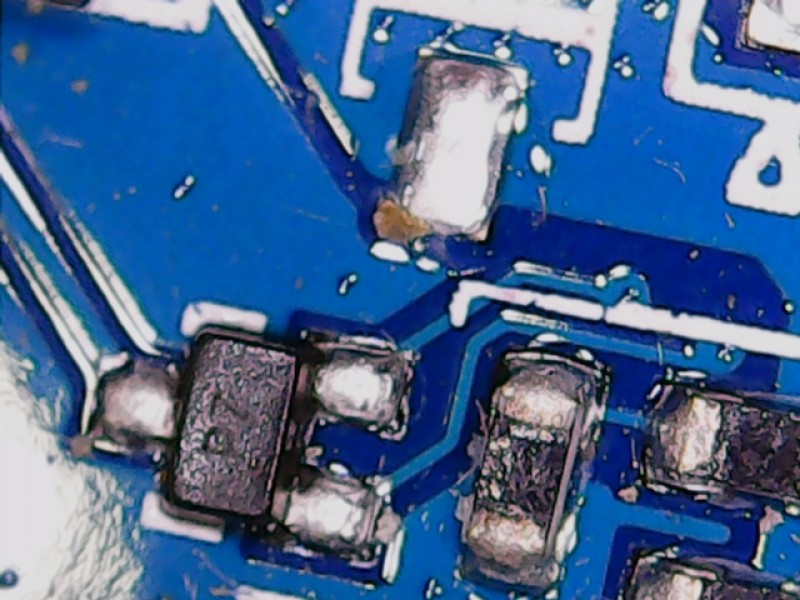

А вот с цифрового микроскопа(надо тоже такой приобретать)

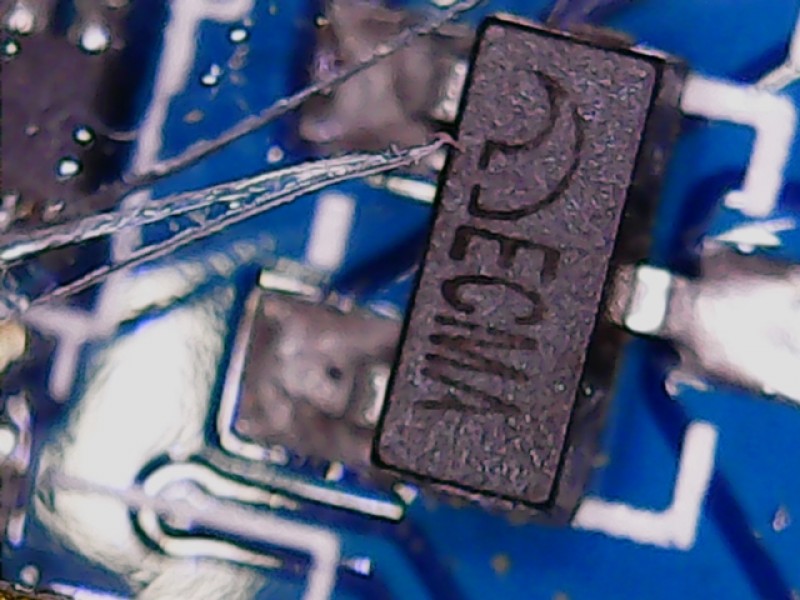

Даже чёрные номера видны,а так на этих деталях невооружённым глазом ничего не видно

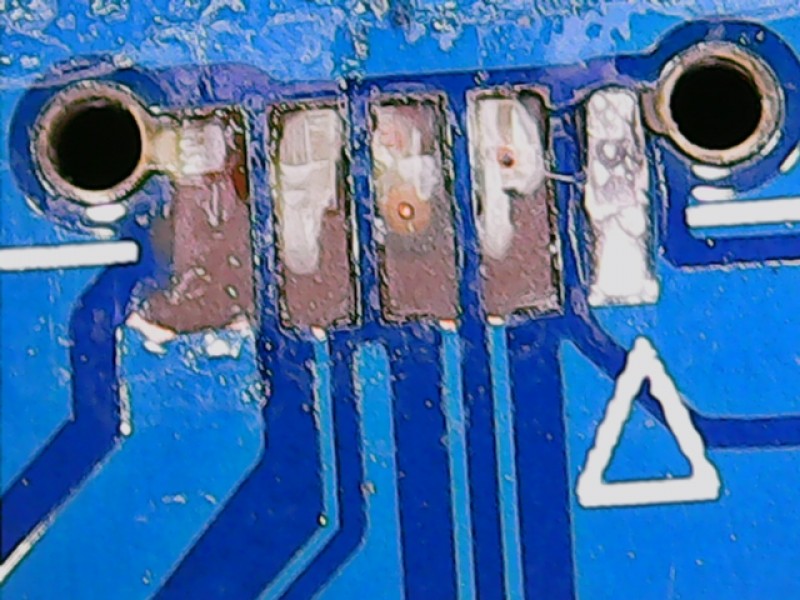

А вот и оборванные дороги можно проследить куда идут до следующей большой пайки и подпаяться


˙·٠•●๑۩۩๑●•٠·˙
Вернуться к началу
Аватара пользователя
offline

Репутация: 0
Сообщения: 2274
Зарегистрирован: 18 авг 2016, 11:11
 романио 20 фев 2017, 10:15
офигенный микроскоп
Skof. Ты посты читал?,схему смотрел?
там катуша без сердечника,,,схема немного отличается от стандарта
Я же ставил кольцо,,,оно накопило потенциал и взорвало мне схему
А надо без кольца,, тогда при включении, оно препятсвует всплеску тока, а дальше,,при работе штатной,,,этот дрось ,как бы не участвует,,,ведь ток постоянный
Частота по схеме 50кгц,,,пока не замерю, прибор на днях привезут,
Проблема нагрева полевиков,,,,в просадке питающей напруги
Микру то мы вольтанули,,, а доп драйвера то нет,,,,,,надо на дрова еще вольтдобавку замутить
Вопрос....мотать? или плюс от вольтдобавки микры,,кинуть на дрова?
Вернуться к началу
Аватара пользователя
offline

Репутация: 6
Сообщения: 1371
Зарегистрирован: 23 дек 2015, 07:02
Откуда: Сибирия
 Skofild 20 фев 2017, 10:25
романио писал(а):
там катуша без сердечника
без сердечника нет смысла ставить.тогда вообще дроссель не ставь.контроль горел без нагрузки не из-за дросселя
романио писал(а):
надо на дрова еще вольтдобавку замутить
ну и бери добавку с 2х диодов с концов первички.там 24 вольт,хватит и на микру и на дрова.обязательно в дрова стабы поставь,без них полевики опять хлопнут.
˙·٠•●๑۩۩๑●•٠·˙
Вернуться к началу
Аватара пользователя
offline

Репутация: 0
Сообщения: 2274
Зарегистрирован: 18 авг 2016, 11:11
 романио 20 фев 2017, 10:33
ты немножко не понял
Включаю инв. Через контру, и без нагр
Ничего не горит.
При включенном инве ,подключаю нагрузку,
Загорается четв.накала контра,и еле нагрузка(это норма)
отсоединяю нагрузку,,,(вот здесь прикол),,,контра продолжает гореть,,,,типа как какая то релюха её держит
Отключаю инв, включаю,,, контра не горит
Вывод,, дрось на кольце,,сильно насыщается
Включал без дрося,,,,,этот эффект пропал
Вернуться к началу
Аватара пользователя
offline

Репутация: 6
Сообщения: 1371
Зарегистрирован: 23 дек 2015, 07:02
Откуда: Сибирия
 Skofild 20 фев 2017, 10:41
романио писал(а):
отсоединяю нагрузку,,,(вот здесь прикол),,,контра продолжает гореть,
а ты как думаешь,куда ток то идёт,если нагрузки нет?значит это либо повышенный ХХ,либо кап течёт.убери дроссель и увидишь,история повторится
˙·٠•●๑۩۩๑●•٠·˙
Вернуться к началу
Аватара пользователя
offline

Репутация: 0
Сообщения: 2274
Зарегистрирован: 18 авг 2016, 11:11
 романио 20 фев 2017, 10:42
стабы стоят,,,,а если я с 7812,через диод пущу на дрова??
Вернуться к началу
Аватара пользователя
offline

Репутация: 0
Сообщения: 2274
Зарегистрирован: 18 авг 2016, 11:11
 романио 20 фев 2017, 10:44
я думаю счас это всё сделается, инв офигенно работает
Вернуться к началу
Аватара пользователя
offline

Репутация: 6
Сообщения: 1371
Зарегистрирован: 23 дек 2015, 07:02
Откуда: Сибирия
 Skofild 20 фев 2017, 10:46
а всё понял.схему глянул.замерь ХХ на холостом,затем чтоб контроль горел без нагрузки и снова хх замерь
романио писал(а):
стабы стоят,,,,а если я с 7812,через диод пущу на дрова??
зачем,если есть стабы??? 7812 тоже хочешь греть?
˙·٠•●๑۩۩๑●•٠·˙
Вернуться к началу
Аватара пользователя
offline

Репутация: 0
Сообщения: 2274
Зарегистрирован: 18 авг 2016, 11:11
 романио 20 фев 2017, 10:46
и такую подпитку дров, надо на кр12 сделать
А стабики не будут грется?
Вернуться к началу
Аватара пользователя
offline

Репутация: 0
Сообщения: 2274
Зарегистрирован: 18 авг 2016, 11:11
 романио 20 фев 2017, 10:51
я вот думаю, если всё хорошо,,, может нарисовать эту схему в кучу, да выложить сюда? ,или на хрен она нужна кому??
Вернуться к началу
Аватара пользователя
offline

Репутация: 6
Сообщения: 1371
Зарегистрирован: 23 дек 2015, 07:02
Откуда: Сибирия
 Skofild 20 фев 2017, 10:54
стабы не будут греться.могут только резисторы по 10 Ом задымиться,потому что нужно 100 Ом,а ты не захотел ставить.
˙·٠•●๑۩۩๑●•٠·˙
Вернуться к началу
