Ага с пинка,, ... набираешь в нете , автоматика для откатных ворот и..просвящаешся
Они от пульта включаются.....

tng, Ну про бан я конечно же в шутку. А если перенести посты в отдельную тему,которые касаются только инвертора,то во первых это требует титанического труда и я сниму шляпу перед тем,кто сможет вычленить из всего этого трёпа только полезную инфу,а во вторых этот инвертор не заслуживает внимания,если только так,туалет ильичом освещать,да эксперименты ставить.
Если бы получился синус-другое дело,хотя, опыт пока не завершён

PS..А вообще схема неплохая,проста для повторения,неплохой кпд и при хорошей настройке весьма надёжна

Вовик_Ай писал(а):

Схемку собрал на маленьком бублике от компьютерного БП и кт837.

не не не...на жёлтых бубликах от бп собирать нельзя,там порошковое железо.отсюда и повышенный ХХ ,вследствии чего и нагрев.

Вовик_Ай писал(а):

Поиграюсь с базовыми резисторами, витками обмоток связи, и может быть попробую другой трансформатор...

там вся заморока в силовых обмотках.нужно намотать от балды(от 20 до 35),замерить частоту,рассчитать в проге кол-во витков для данного тора и частоты. и перемотать тор на расчётное кол-во обмоток.У меня ХХ было где то 80-100ma на ферро торе диаметром 32мм.а первичка 1,5мм,всего 9 витков.частота эмм...19,5 Кгц

Вовик_Ай писал(а):

работает преобразователь на частоте выше звукового диапазона, ничего не слышно.

на разных баранах частота разная. я фиксировал от 15 до 22Кгц на разных баранах.на совсем мелких баранчиках частота повыше

Тема очень интересная, у меня в мультимметре тоже самодельный преобразователь напряжения,от 0,3 до 15 волт.намотан на кольце от энергосберегайки.ставишь севший пальчик из пульта тв и он работает дольше,чем новая крона.а новый палец хз скок отработает,у меня уже более года,пока ещё не сел.

Вовик_Ай писал(а):

Куча ферритовых трансформаторов есть от импульсных бп. Надо на них попробовать.

сгодятся любые,кроме жёлтых(порошковое железо) и светло-светло-серых(карбонильное железо)

Вовик_Ай писал(а):

А схема есть? Мне может такая пригодится.

ещё как пригодится! её ведь можно куда угодно приспособить.ещё у меня такая в фонарике,в автономном зарядном для мобильника,ещё кучу по заказам собирал.схема одна,но диаметры и кол-во витков разное.всё зависит от потребляемой мощности питаемого устройства

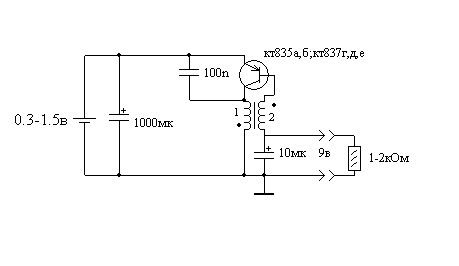

схема

Нормально подружились, а он хочет все заломать,...

Люди вы кде

Skofild, знакомая схема, собирал для питания светодиодов. Только будет ли она стабильно работать в таком огромном диапазоне напряжений?

Skofild писал(а):

сгодятся любые,кроме жёлтых

Вот засада.. как раз 3 желтых валяются.

романио писал(а):

Все админ забанивай тему , начинали про вечный двигатель,:)
Дайте с людьми пообщаться, мы же не односторонние личности
Может нам интернет отключить и телеграммами переписыватьс?

Это про что? Я вроде как написал что ни чего пока делать не собираюсь! Общайтесь на здоровье!
