Skofild, тебе не ротор а статор мотать надо

ротор выкидывать, новый делать

Вовик_Ай писал(а):

Во какой ...24 полюса, 18 зубов.. Хорошо генерит.

Сделайте на совесть нагрузочние изпитания. Разкрутите до 2000-2200 Об/мин.. Нагрузка -->> бойлер, духовка и т.д... Ви знаете как.

Skofild, не знаю, что с этим мотором делать. Я подобные крутил-вертел.. ничего не придумал. И мультипликатор не использовать - червячный, потери на трение огого.

романио писал(а):

вовик увелич зазор на 1мм,,, охренешь от счастья

Я бы увеличил, или хотя бы скосил полюса, но не могу разобрать. Собственно, потому этот моторчик у меня и валяется несколько лет. Вертячок на нем делал когда-то, ватт 30 он давал, помниться.
Кстати, чуток зазор я увеличил - напильником внешнюю поверхность статора поскреб. Там концы зубов тонкие, много и пилить-то некуда.
Да.. залипания у него - если за центр ротора два полотна ножевки по металлу параллельно прикрепить, страгивается под их весом.

Вовик, Ви нарочно тупите или как? Нарочно или нет, в обоих случаях у Вас получается непрофесионально. Мультипликатори какие бивают кроме червячних?...

Вовик_Ай, не могу вьехать как это твердое реле работает
Получается ,что управляющее напряжение с РР подается через выход который на катушку возбуждения идет? или как?
Можно тупо по той картинке подключить такой же РР,,,но у меня другое,,, и я не могу понять какие выводы куда цеплять

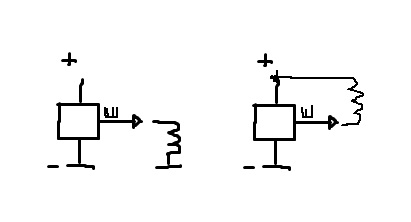

На фотографии мудрено выглядит. А если нарисовать, то гораздо проще. Обычно используется левый вариант подключения. Но попадаются РР и правого типа.


Вобщем, находишь схему подключения своего РР, вместо обмотки возбуждения цепляешь резистор, примерно на 1кОм, и смотришь, что у тебя на выходе "Ш" до срабатывания и после. Тогда понятно станет, как туда реле присобачить. Если резистор не ставить, РР подглючивают. Во всяком случае, те, что мне в руки попадались. Можно для наглядности мелкую лампочку подключить вместо резистора.

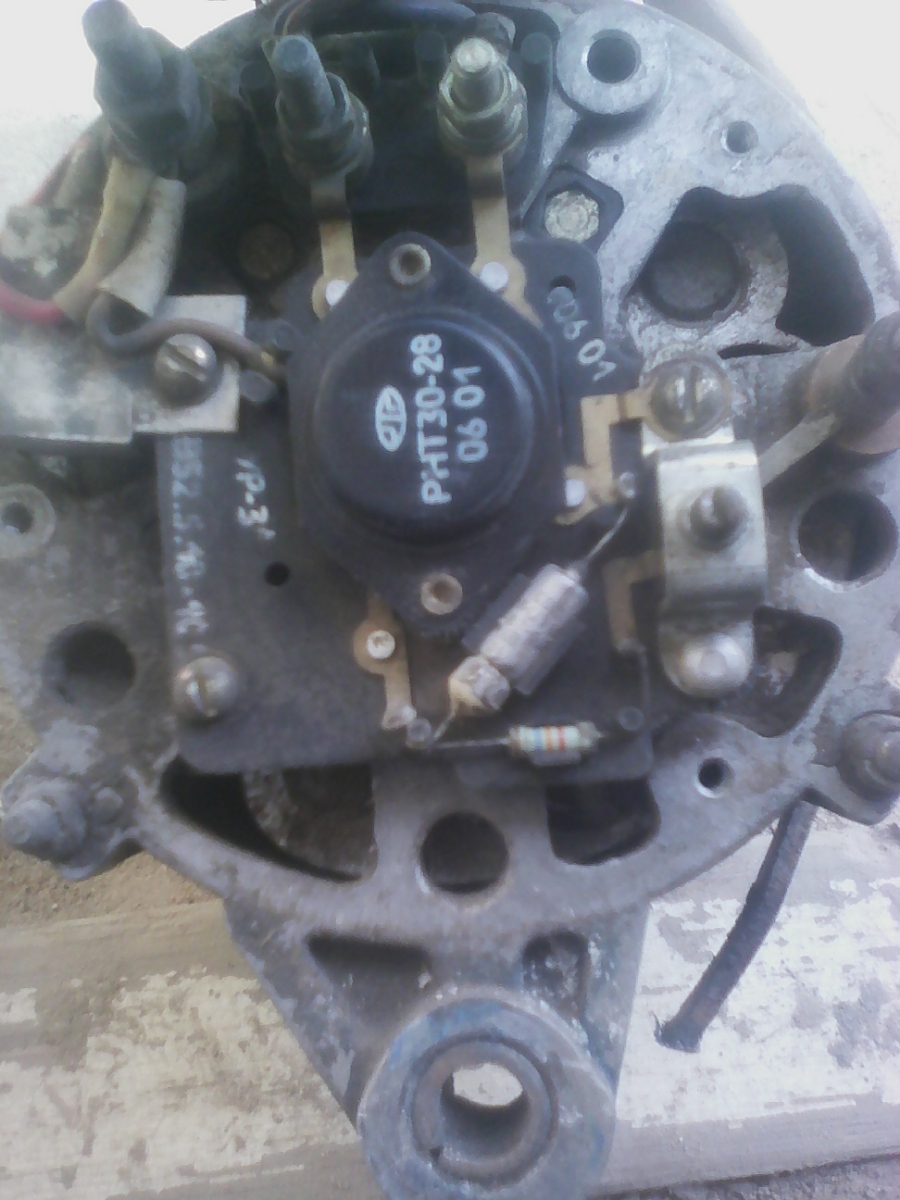

Нене, что там за резистор висит, непонятно. Тебе надо заменитель обмотки возбуждения изобразить.
Чота не нашел описания этого рр. Разве что, вот: http://laborant.ru/eltech/05/8/1/31-01.htm Но схемы подключения не обнаружилось. Разбирайся по генератору, что там куда..
