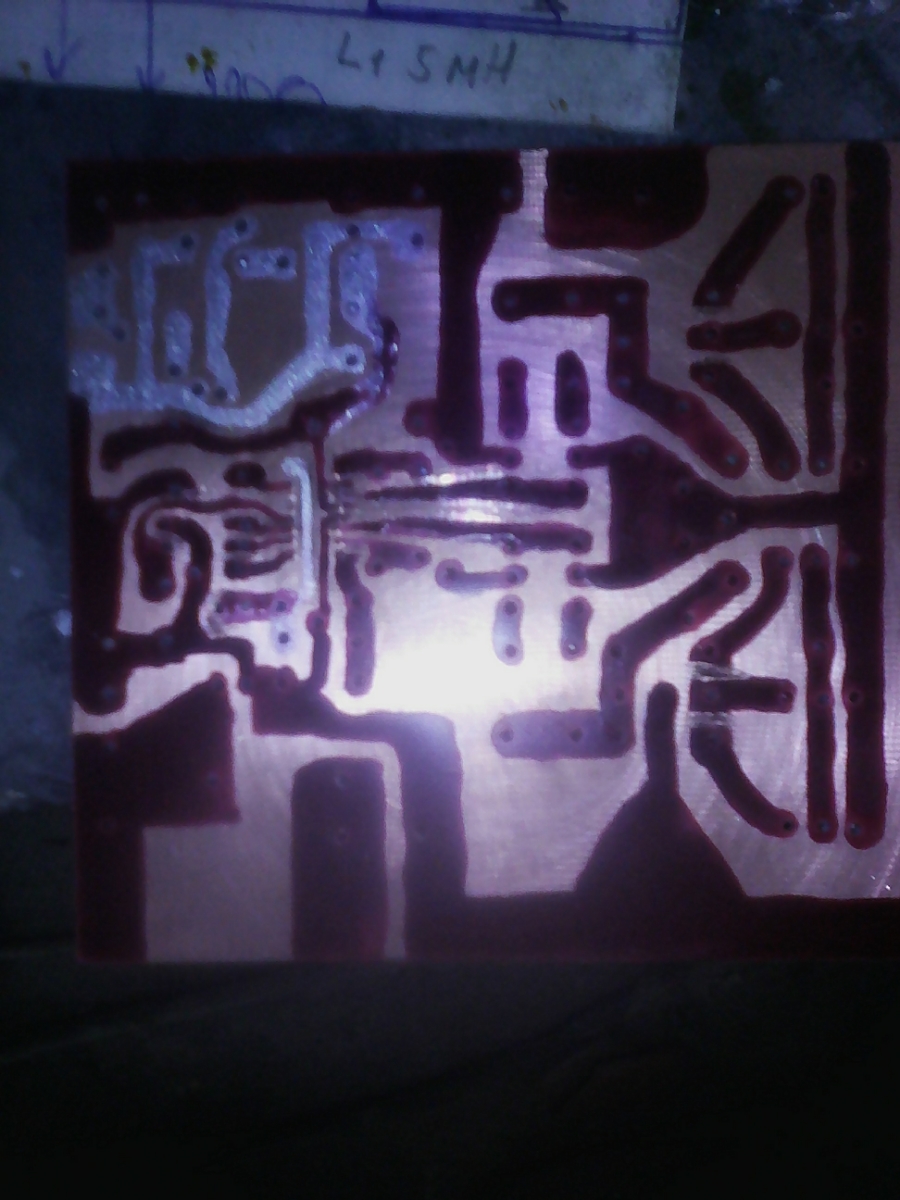

под sg3525 ,.она sмд,, таракашка
Плюс на плате ,драйвер, по три полевика,контроль вентилятора,
Вот ещё думаю стабик может воткнуть 7812???
под кр12 плата готова, тоже с дровами,по 2 064 вплячо
Как ещё бы стабилизацию выходного напряжения впендюрить?

романио писал(а):

Вот ещё думаю стабик может воткнуть 7812???

для того,чтоб крен или 78хх работал и стабилизировал,(а не просто проводил сквозь себя )надо чтоб напряжение питания крена или 78хх было минимум на 2 - 2,5 вольта больше,чем напряжение стабилизации. sg3525 жрёт от 8 до 40 вольт, кр1211 от 3х до 12в.

вобщем,чтоб стабилизатор такого типа работал,нужно подбирать с напряжением стабилизации меньше на 2 - 2,5вольта чем напряжение акб.значит,ищи на 8-10 вольт
А чем тебе не нравится обычный стабилитрон? разбег питания этих микр особенно sg3525 до 40 вольт и ей вообще как бы не нужен никакой стаб.это же не процессор,где важны десятые доли вольта.к тому же,если акб "слегка" устанет,то sg3525 будет работать неустойчиво и периодически выключаться.попалишь полевички,ведёрко пополнится

а акб у тебя изначально устал

Вот она жесть
Не ну я уже не буду в такие крайности кидаться,

платы гвоздями рисую, и нитро краской

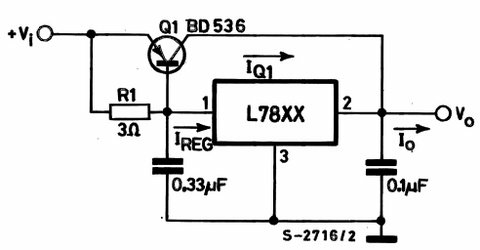

Вотт например,,,,или не поможет?
пнп трнз, стоит для усиления тока стабилизатора

романио писал(а):

с питанием,,может просто стабик д814д

норм вариант д814 с буквой В

романио писал(а):

или транз для усиления тока к 7812 добавить

тебе нужна напруга,а не ток

романио писал(а):

вот вольтодобавку бы, только как?

ваще легко.дополнительную обмотку на тран нужно мотать,немного,витков 25 всего(нужно замерить) и поставить мост и ещё 1 диод.

http://kravitnik.narod.ru/other/convert1-1.html
Вот здесь реализована вольто добавка,,,хорошая вольтдобавка,, но я немножко не понимаю как её на мою схему перенести
