Винт из пенопласта

Здесь только лопасти.

Сообщение
Автор
27 июн 2017, 00:40
Пожалуй, начну тему. Если винт получится, может кому способ пригодится. А если нет, то не наступит на мои грабли.
Рученки шаловливые, хочется сделать что-нибудь эдакое, необычное. Вобщем, затеял соорудить винт к ветряку, использовав пенопласт, разведенный в бензине, в качестве компаунда. Мелкие безделушки по такой технологии довольно прочные получаются, решил попробовать.
27 июн 2017, 00:56
Перво-наперво, попробовал рассчитать, что желаю получить. Сразу предупережу - я кустарь, хоть и опытный. Глазомеру доверяю больше, чем рассчетам. Потому.. доверяй, но проверяй :) Размер взял чисто на глаз 2,2м. Больше просто не встанет на нынешнюю мачту, а меньше для слабого ветра ни о чем. Да и не втащу я его туда.
Дальше посчитал углы крутки. Порезал лопасть на дольки вот таким макаром:



Раскатал в плоскость путь, проходимый каждым участком, в потоке ветра 1м/с. Получается прямоугольный треугольник. Из него вычислил углы для каждого участка через арктангенс. Мне надо бы получить 200-250 об/мин, при 4м/с. От этого и плясал, переведя в м/с. Вот эти два варианта:

4м/с 200 об/м = 3,3об/с
1м/с- 0,83 об/с

длина лопасти 120см

Путь участка лопасти 2пр*0,8 раз
10см - 6.28*10*0,83 см - 52см
20см - 104см
30см - 156
40см - 208
50см - 260
60см - 313
70см - 365
80см - 417
90см - 469
100см - 521
110см - 573
120см - 625см

Углы для участков:
10см - 62*
20см - 44*
30см - 33*
40см - 26*
50см - 21*
60см - 18*
70см - 15*
80см - 13*
90см - 12*
100см - 11*
110см - 10*
120см - 9*

4м/с 250Об/м = 4,16об/с
1м/с = 1об/с

Путь участка лопасти 2пр*1
10см - 6.28*10*0,83 см - 63см
20см - 126см
30см - 188
40см - 251
50см - 314
60см - 377
70см - 440
80см - 503
90см - 566
100см - 630
110см - 693
120см - 756см


Углы для участков:
10см - 58*
20см - 38*
30см - 28*
40см - 22*
50см - 18*
60см - 15*
70см - 13*
80см - 11*
90см - 10*
100см - 9*
110см - 8*
120см - 7,5*

Явно не все учел и реальные обороты будут ниже рассчетных.
27 июн 2017, 01:08
Запасся четырьмя мешками пенопласта. Присмотрел место на чердаке, благо, там щелей полно, чтобы не задохнуться.. и начал ваять фундамент под форму:



Глины наковырял, замесил с песком как для печки, и вылепил форму. Углы, конечно, удалось выдержать очень приблизительно, но я старался :)



Железная лопасть там, это шаблон.
Ну все, на сегодня хватит.. фотоаппарат на чердаке забыл, и очень не охото ночью туда лезть :)
27 июн 2017, 10:32
Мое мнение:
27 июн 2017, 13:29
Не то, чтобы нет.. любая поверхность, отклоняющая ветер под углом, свой вклад вносит. Скажем так, ее тут меньше..
28 июн 2017, 00:47
Ну-с, продолжим..
Разведенный в бензине пенопласт, это вот такая каша-малаша:



Банка от краски, потому бензин белый. Увы, раствора не получается, а выходит комок, по консистенции типа теста для пирогов. Штуковина весьма неудобная, брать и размазывать трудно. Хуже, что в ткань она плохо впитывается. Пробовал и по-кондитерски, наливать в пакет, делать дырочку и выдавливать, и в тубу от силиконового герметика запихивать, и кисточкой.. таки, шпателем удобнее всего мазюкать.
28 июн 2017, 00:58

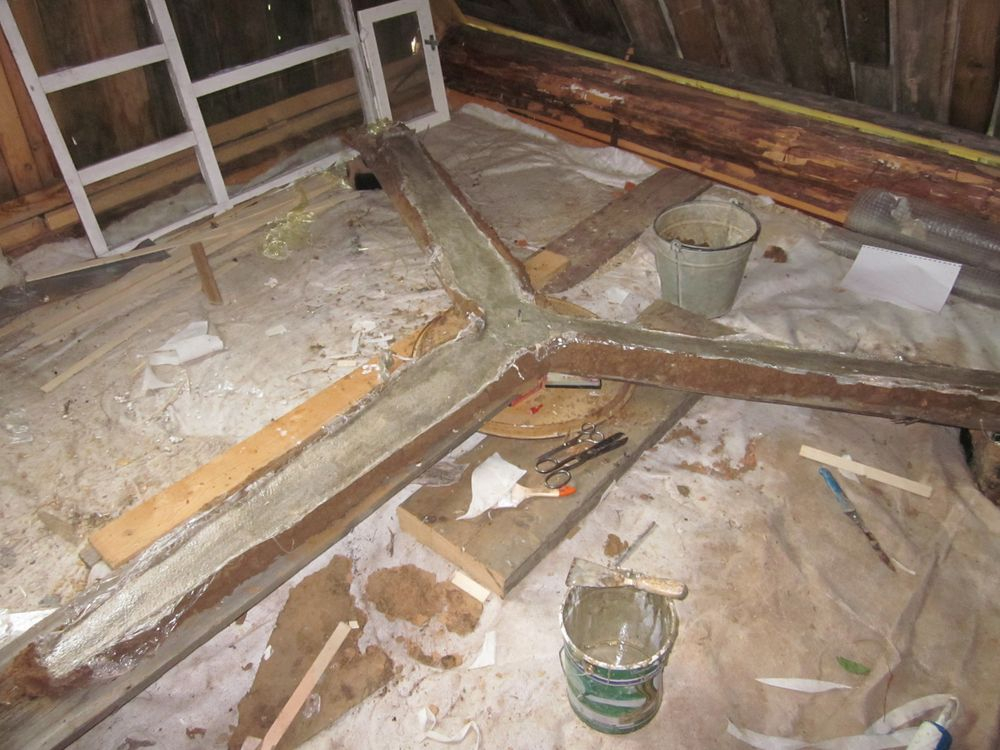

Выложил форму тонким полиэтиленом, нарезал кучку тряпочных лопастей, и начал лепить.



Вот с тряпкой, чую, промахнулся. Это геотекстиль, довольно толстый. Газовики невдалеке трассу тянули, много его понабросали. Вот и запасся. Пенопласт густоват, и как ни старался, пропитать эту ткань без погрешностей вряд ли получилось. Надо было нечто более тонкое брать, типа стеклоткани.
28 июн 2017, 01:17
После второго слоя положил деревянные рейки - немного добавят жесткости на изгиб. Неудачная фотка, уже замазать частично успел, когда спохватился и запечатлел. Но вроде рейки видно.



А следующим слоем добавил.. уф.. даже не знаю, что это за волосня. Это внутренность оптоволоконного кабеля, в которой лежит трубка с самими оптическими волокнами. Штука жутко прочная на разрыв, и абсолютно не растягивается. По моим прикидкам, должна добавить прочности на разрыв.



После еще один слой ткани положил, щедро замазал, и пока все.



Теперь это дело будет долго-долго сохнуть. Блин, ни тепла, ни солнца в этом году еще небыло, как назло. Хочется верить, что еще будет.
Подсохнет, жесткость появится, начну расковыривать форму, чтобы процесс ускорить. Ну а когда пластик сделается твердокаменным, буду винт доводить до нормального вида.
28 июн 2017, 01:21
Да.. на винт ушло 4 мешка пенопласта и литров 9 бензина.
28 июн 2017, 12:53
Вовик_Ай писал(а):
.. Ну а когда пластик сделается твердокаменным...

Боюсь етого не будет, пластик есть пластик. Деревянние реечки ето хорошо. Шкуркой запасись, номер 240 - 300, шкурить будеш в поте лица. Острая задняя кромка обезательна... С етим шутить плохо, имхо..
28 июн 2017, 13:04
Засохший эпоксидку напоминает по жесткости..
29 июн 2017, 18:01
Вовик_Ай, а как рассчитал быстроходность и пр? или всё на глазок?

Вовик_Ай писал(а):
выходит комок, по консистенции типа теста для пирогов.
Вовик_Ай писал(а):
следующим слоем добавил.. уф.. даже не знаю, что это за волосня.
какой то слоёный пирог получается :D ты случайно на кондитера не учился? Изображение

˙·٠•●๑۩۩๑●•٠·˙
29 июн 2017, 19:22
Быстроходность я не рассчитывал, а задал. А из нужных оборотов посчитал углы. Правда, незнаю, велика ли погрешность таккого способа.
Готовлю сносно, умею и носки вязать, если что :) Слоеный пирог, это-ж дело обычное при выклейке - арматура и заполнитель. Чаще это стекловолокно и эпоксидка. Ну а я использовал то, что есть под руками.
Сохнет винт потихонечку.. чую, еще пару недель, минимум.
29 июн 2017, 20:28
Нихромная проволка (10 ом/м) в помощь и ток 1а....
05 дек 2017, 19:24
Полгода прошло, надо бы мне отметиться в теме.. Мда, идея с пенопластом не лучшая была. Лежит винтик, сохнет до сих пор. Лопасти стали довольно жесткие, пожалуй, могут работать. А вот толстенная ступица до сих пор доверия не внушает, и снимать винт с формы не рискую. Благо, лежит он себе на чердаке, никому не мешает. Пусть теперь до лета лежит :)
