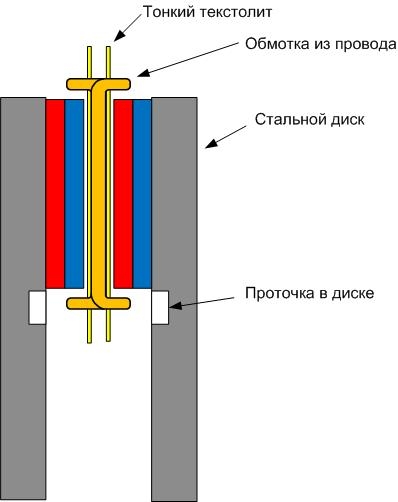

В связи с тем, что магниты тонкие, то желательно в дисках сделать проточку, чтобы провод обмотки не тёрся о диск при минимальном зазоре.

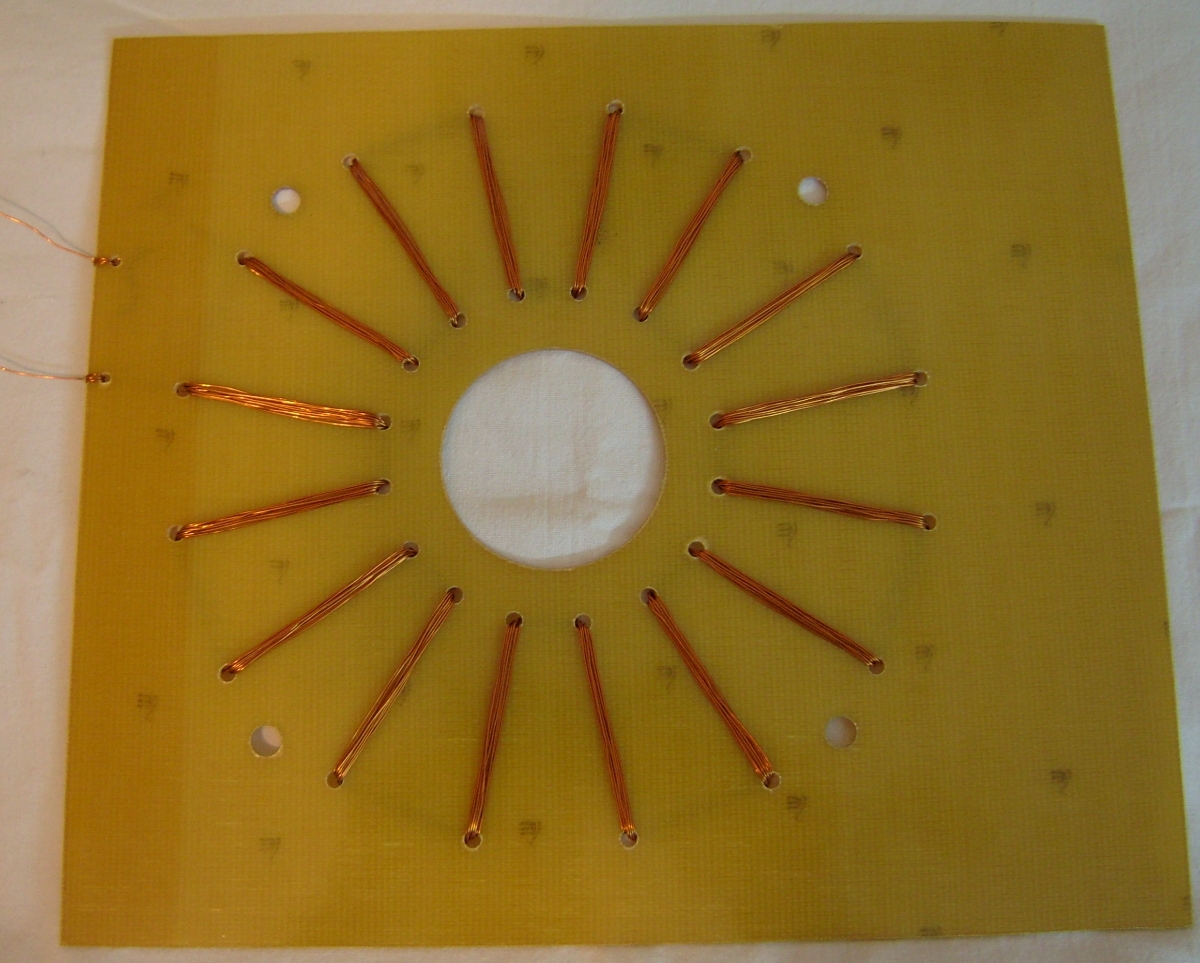

Для упрощения намотки надо не отверстия под провод, а радиальные прорези. Одна фаза делается на одном текстолите, вторая фаза на другом. Затем они накладываются друг на друга со смещением (смещение и есть сдвиг фаз) радиальными проводниками внутрь. В результате получаем 2-х фазный тонкий статор и отогнутые в разные стороны лобовые части. Такая технология статора подойдёт, если провод не толще 1 - 1,2 мм. При намотке появляется проблема перехлёстывания витков. Надо, чтобы перехлёстывание было в зоне лобовых частей.
Это, так сказать общий принцип, реализация может быть любая.
Для извлечения максимума ЭДС главное:
1. Шаг радиальных проводников равен шагу магнитов (см. мой аватар).
2. Число радиальных проводников в фазе равно числу магнитов.
3. Радиальный (активный) проводник должен быть прямой и располагаться перпендикулярно касательной окружности вращения магнитов.
4. Лобовой, продольный (неактивный, для последовательного соединения радиальных проводников) - как можно короче.
5. Толщина статора по проводу - не толще магнита. Чем тоньше статор (меньше зазор между противоположными магнитами) и больше обороты ротора, тем больше В в зоне нахождения проводников, тем короче провод, меньше потери и выше КПД.
Максимум ЭДС в момент, когда радиальный проводник находится по оси симметрии магнита (по центру).
Ноль - когда между магнитами.В момент, когда жгут обмотки фазы находится строго по границе раздела магнитов, одна часть жгута над ребром магнита одной полярности, а другая часть этого же жгута над ребром магнита другой полярности, в обмотке индуктируется ЭДС разного знака
одновременно и быстро взаимоуничтожается. Это, для последующего выпрямления в постоянный ток
ХОРОШО, потому как форма сигнала становится ближе к трапецеидальной с более крутыми фронтами и спадами. При выпрямлении получается менее пульсирующий ток.

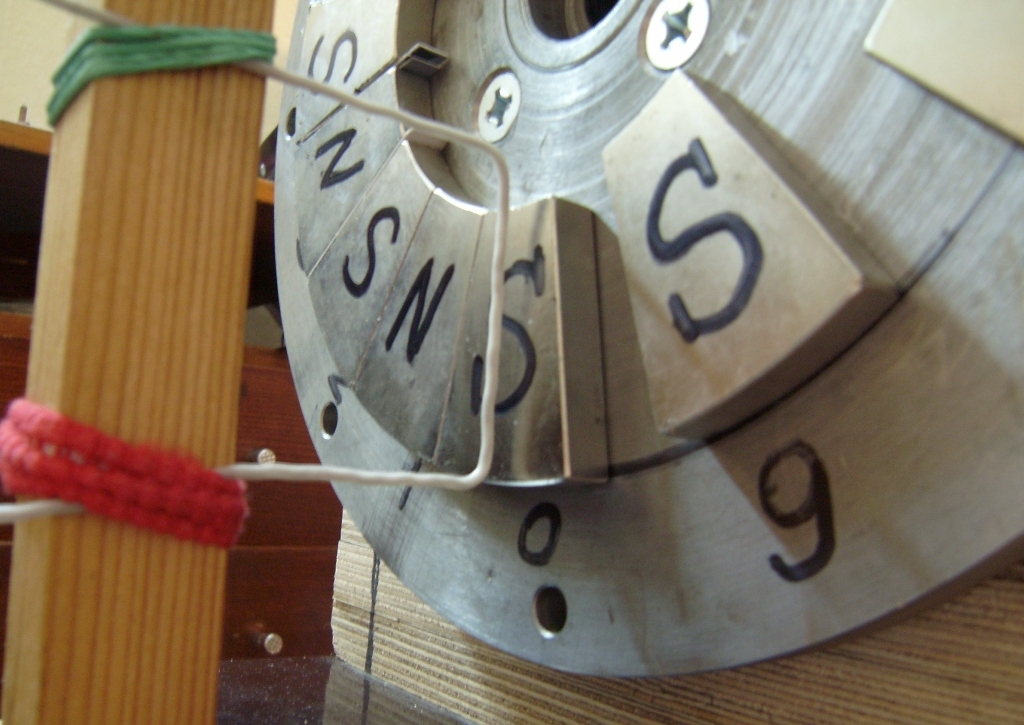

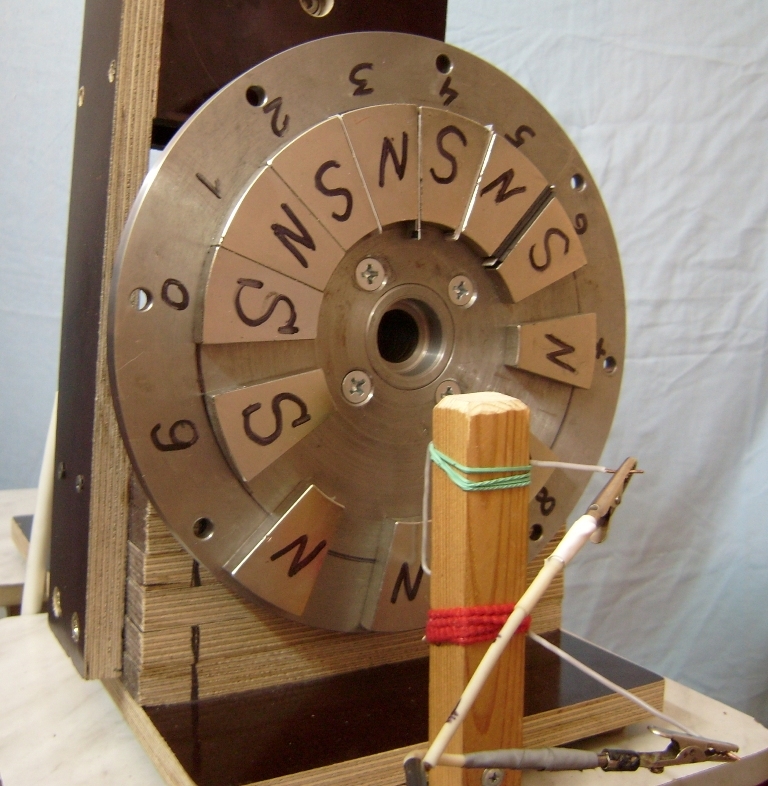

См. ниже для случая применения секторных магнитов, которые китайцы уже применяют по всюду в своих поделках:

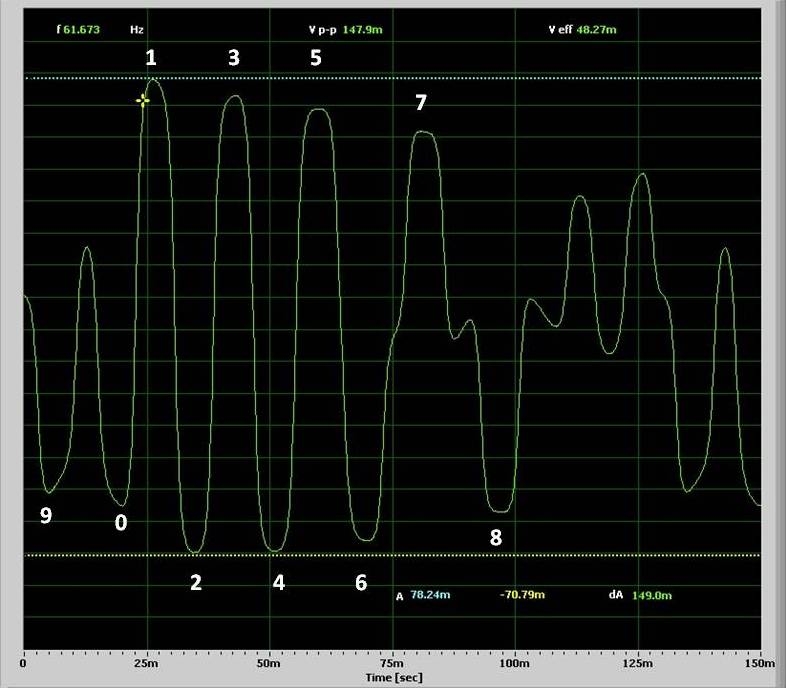

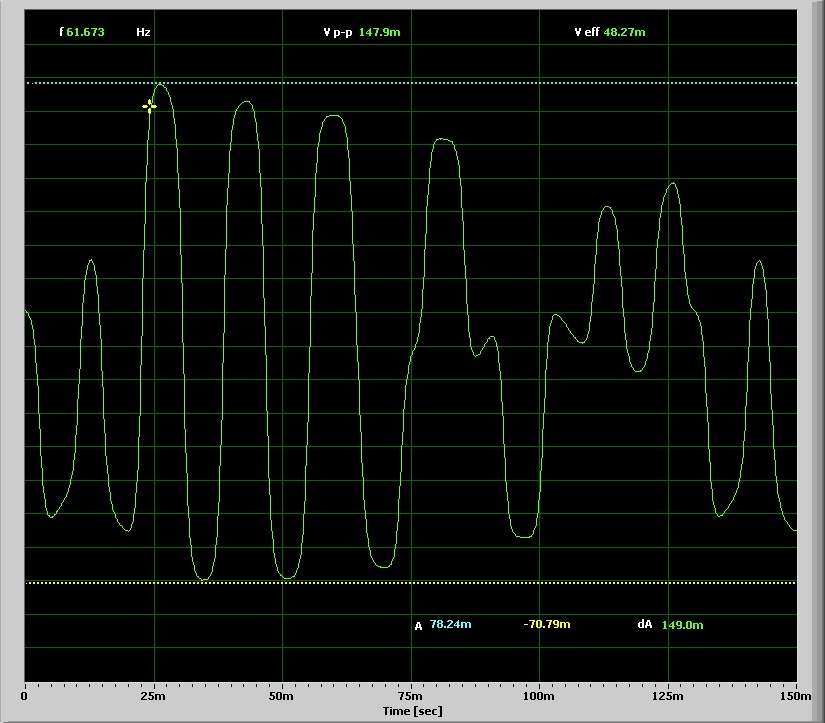

Переменка на обмотке

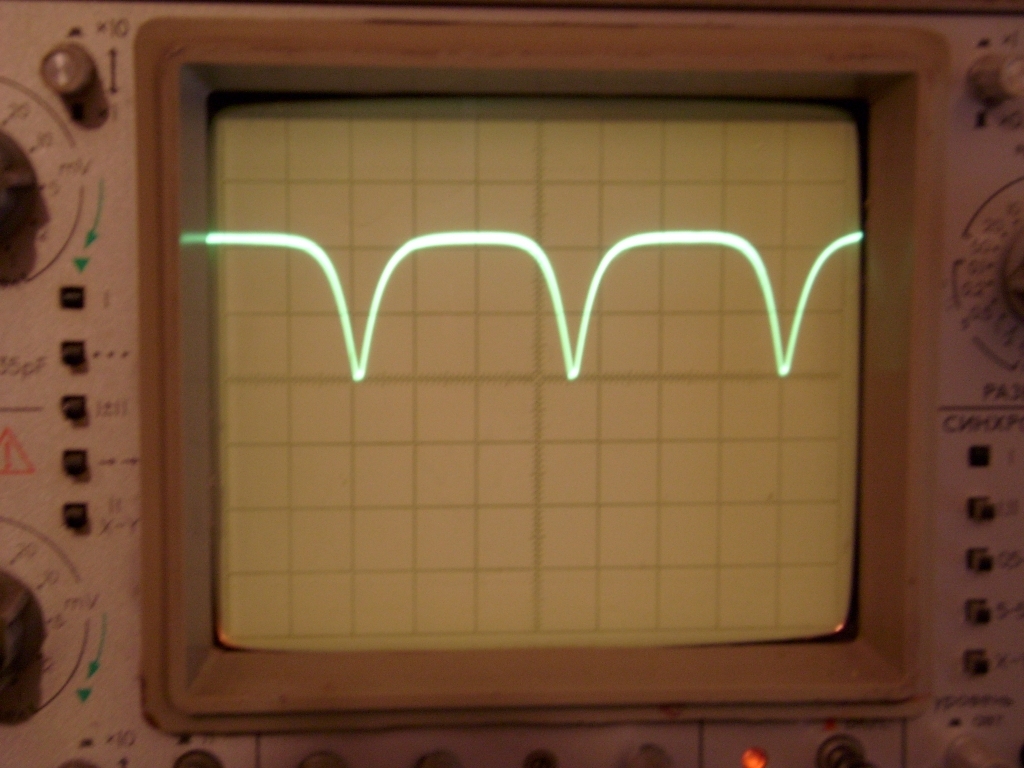

, трапецеидальная форма после выпрямителя
По осцилке легко понять, что в случае добавления ещё одной фазы в месте провала ЭДС (радиальные проводники 2-й фазы должны располагаться точно по середине между проводниками 1-й фазы), и параллельного сложения фаз после выпрямителя, получается постоянный ток практически без пульсаций.
В сучае применения прямоугольных магнитов, между ними по внешней окружности всё равно будет какое-то расстояние, поэтому реальная форма ЭДС будет острее и ближе к синусоидальной.
