ветрогенератор

Здесь обсуждаем генраторы.

Сообщение
Автор
27 окт 2017, 18:57
hrpankov писал(а):
Каков диаметр колектора?
/,,66 мм
hrpankov писал(а):
Дайте диаметри ротора и статора без зубов.
,,,59 мм без магнитов +6 мм магниты ...на ротор насадил гильзу .щетки убрал совсем
04 ноя 2017, 17:58

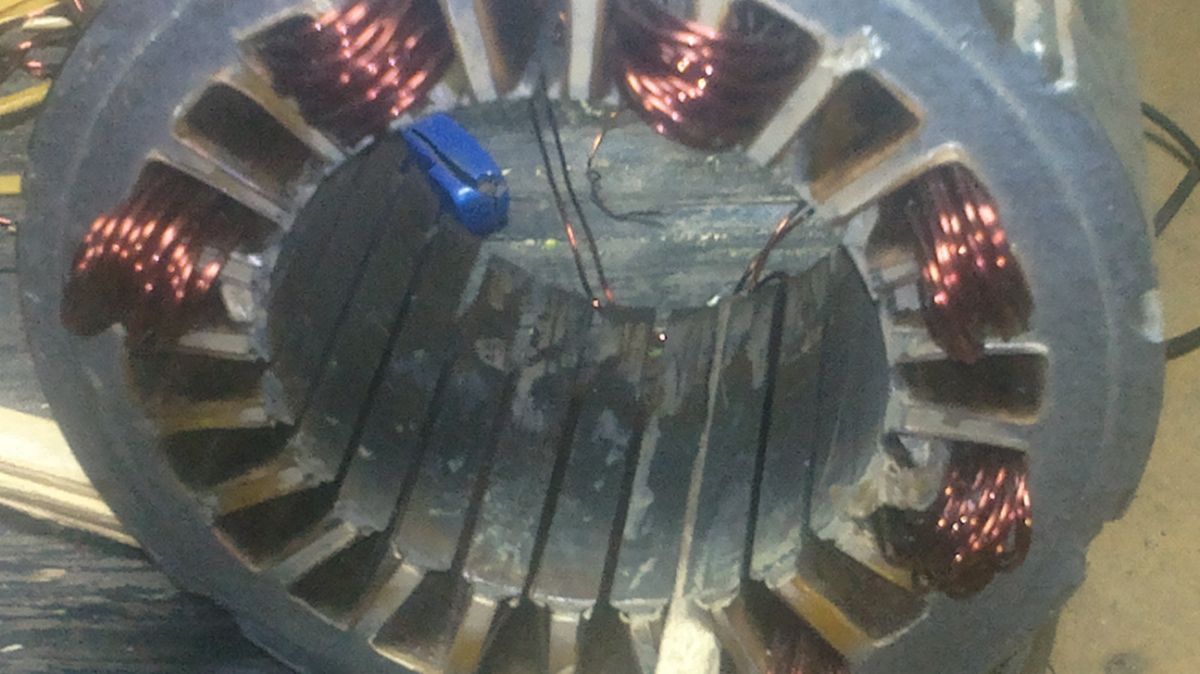

Нашел у себя вот такой движок от стиралки и перемотал 24 зуба 16 полюсов по 25 витков в две жилы 1 мм проволока и получил вот такой результат это при 500 оборотах а на 150 оборотах всего напряжение 9.5 вольт а на других оборотах нет возможности это прямо на АКБ 12 вольт ..надо попробовать на 24 в
05 ноя 2017, 12:06
А неплохо. Ученик, это асинхронник или что-то другое?
05 ноя 2017, 13:38
Надежда что пользовались етим:
http://www.bavaria-direct.co.za/scheme/calculator/

А) звезда или треугольник?
Б) чем крутили? чем нагружали?
В) что будет при 5000 об/минуту?

Так как уже поздновато, то продолжу здесь. Когда будете делать следущий ветряк, то горячо рекомендую:
1) однофазник, с фрезерованием зубчиков статора 1:1
2) зубчики на роторе, возбудька на статоре
3) крутить движком в 3кВт на нагрузку бойлеровий ТЕН
4) делать ВАХ вплоть до 5000 оборотов..

Последний раз редактировалось hrpankov 05 ноя 2017, 22:57, всего редактировалось 3 раз(а).

05 ноя 2017, 15:17
Таблички нету это он
hrpankov писал(а):
Надежда что пользовались етим:
http://www.bavaria-direct.co.za/scheme/calculator/

А) звезда или треугольник?
Б) чем крутили? чем нагружали?
В) что будет при 5000 об/минуту?
токарным станком в котором только 60 90- 150-500 оборотов и выше а про 5 000 это шутка? нагружал через контролер и на АКБ при намотке и пользовался БАВАРИЯ .
05 ноя 2017, 22:13
На вид, обычный асинхронный двигатель. Или ротор все-таки имеет магниты?
06 ноя 2017, 09:06
Магниты клеил.10*10*5.стиралка еще с 90 х
06 ноя 2017, 13:39
А, вот оно что. Тогда нормальный результат для его размеров. Я-то гадал, как такой мотор может генерить без переделки на небольших оборотах, и зачем его для этого перематывать :)
13 ноя 2017, 14:20
Ученик писал(а):
это при 500 оборотах а на 150 оборотах всего напряжение 9.5 вольт а на других оборотах нет возможности это прямо на АКБ 12 вольт ..надо попробовать на 24 в
Новый результат на повышенных оборотах 720 оборотов 20 вольт 14 А
880 оборотов 20 В 18 А . 1250 оборотов 20 В 19 А и вот на 24 воьтовой системе 520 об. 32 В 2 А . 720 об. 38 В 7.5 А . 880 об 38 В 10.5 А . 1250 об. 40 В 16 А Я думаю через редуктор повысить обороты ..что бы работал на 700-800 об. на 24 вольтовой системе,?
13 ноя 2017, 17:48
Смотрю, мощность не сильно отличается в обеих вариантах.
Редуктор потери дает, шума добавляет, габаритов и веса. Любая дополнительная деталь привнесет элемент ненадежности в конструкцию. А с другой стороны, при системе 12в провода нужны толстые, иначе тоже потери. Нужен оборотистый винт под данный генератор. Если инвертер планируется использовать, то он будет с аккумулятора брать бОльший ток.. Вобщем, аргументов много и за и против, и даже не знаю, что перевесит. Однозначно не скажу, что так лучше, чем эдак. Если есть возможность надежный редуктор сделать, то почему бы не попробовать?
Кстати, правильно он зовется не редуктором, а мультипликатором - редуктор понижает обороты, а мультипликатор повышает. Устройство одинаковое, а названия разные.
13 ноя 2017, 21:31
Я вот сейчас понимаю что можно было мотать в три жилы. и ток повыше и напряжение в самый раз
13 ноя 2017, 23:04
U = BSV
14 ноя 2017, 15:54
hrpankov писал(а):
U = BSV

Извини мне это ничего не говорит(((
14 ноя 2017, 22:56
Очень-очень-очень жаль...
18 ноя 2017, 14:21
Нашел старую Советскую дрельку вот такой редуктор от нее обороты 1 к 18 хочу попробовать приспособить, выдержит ли.а вот какие винты к нему
изготовить?
